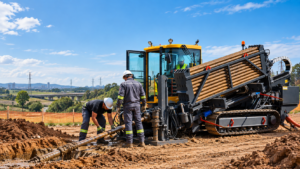

10 etapas de uma obra em Perfuração Horizontal Direcional

A Perfuração Horizontal Direcional é uma das principais tecnologias utilizadas em obras subterrâneas pelo Método Não Destrutivo, também conhecido como MND.

Muito aplicada em obras de saneamento, infraestrutura urbana, redes de água, esgoto, drenagem, energia e telecomunicações, essa solução permite instalar tubulações subterrâneas sem a necessidade de abrir grandes valas ao longo de todo o trajeto.

Na prática, a Perfuração Horizontal Direcional, também chamada de HDD ou furo direcional, ajuda a reduzir impactos no trânsito, preservar pavimentos, diminuir transtornos para a população e aumentar a produtividade das obras.

A SUPERDRILL, empresa do ecossistema Grupo Vértice, atua com foco em soluções de Método Não Destrutivo, levando tecnologia, equipamentos e conhecimento técnico para obras de infraestrutura subterrânea.

Neste blog, você vai entender as 10 etapas de uma obra em Perfuração Horizontal Direcional, desde o planejamento inicial até a instalação da tubulação e entrega final.

O que é Perfuração Horizontal Direcional?

A Perfuração Horizontal Direcional é uma técnica de execução subterrânea utilizada para instalar tubulações sem a abertura de valas contínuas.

Diferente do método convencional, onde é necessário escavar grande parte do trajeto, o HDD utiliza uma máquina perfuratriz para criar um caminho subterrâneo controlado entre um ponto de entrada e um ponto de saída.

Esse método é muito utilizado em locais onde a escavação tradicional causaria alto impacto, como ruas movimentadas, avenidas, rodovias, áreas urbanas, travessias, calçadas, áreas industriais e regiões com pavimento consolidado.

A principal vantagem da Perfuração Horizontal Direcional é permitir que a obra aconteça com menor interferência na superfície.

Onde a Perfuração Horizontal Direcional é aplicada?

A Perfuração Horizontal Direcional pode ser utilizada em diferentes tipos de obras subterrâneas.

Entre as aplicações mais comuns estão:

• redes de água;
• redes de esgoto;
• redes de drenagem;
• travessias sob ruas e avenidas;
• travessias rodoviárias;
• travessias ferroviárias;
• instalação de tubos PEAD;
• redes de energia;
• redes de telecomunicações;
• obras de saneamento em áreas urbanas;
• implantação de redes enterradas sem abertura de grandes valas.

Por isso, o HDD se tornou uma solução estratégica para obras que exigem produtividade, segurança e menor impacto urbano.

Etapa 1: análise da demanda da obra

Toda obra em Perfuração Horizontal Direcional começa com a análise da demanda.

Antes de mobilizar máquinas e equipes, é necessário entender qual problema precisa ser resolvido e qual resultado a obra deve entregar.

Nessa fase, a equipe técnica avalia informações como:

• tipo de rede a ser instalada;
• finalidade da tubulação;
• extensão da travessia;
• diâmetro do tubo;
• profundidade estimada;
• tipo de solo;
• área disponível para execução;
• pontos de interligação;
• prazo da obra;
• riscos operacionais.

Essa etapa é essencial para definir se a Perfuração Horizontal Direcional é o método mais adequado para o projeto.

Quando a análise inicial é bem feita, a obra ganha mais segurança, previsibilidade e eficiência.

Etapa 2: levantamento técnico do local

Depois de entender a demanda, é hora de realizar o levantamento técnico do local.

Essa etapa aproxima o projeto da realidade do campo.

Em uma obra de HDD, não basta olhar apenas para o traçado no papel. É preciso avaliar a área onde a máquina será posicionada, o espaço para os tubos, as interferências existentes e as condições de acesso.

O levantamento técnico pode envolver:

• visita em campo;
• análise visual da área;
• levantamento topográfico;
• identificação de obstáculos;
• verificação de redes existentes;
• avaliação de espaço para entrada e saída;
• análise de acessos para caminhões e equipamentos;
• estudo da logística de materiais.

Essa leitura de campo ajuda a evitar improvisos e reduz o risco de paralisações durante a execução.

Etapa 3: estudo de interferências subterrâneas

Uma das etapas mais importantes de uma obra em Perfuração Horizontal Direcional é o estudo de interferências subterrâneas.

Como a perfuração acontece abaixo da superfície, é fundamental identificar possíveis redes existentes no trajeto.

Podem existir interferências como:

• redes de água;
• redes de esgoto;
• redes de gás;
• redes elétricas;
• drenagem;
• fibra óptica;
• galerias;
• adutoras;
• tubulações antigas;
• estruturas enterradas.

Ignorar essa etapa pode gerar riscos sérios para a obra, para os trabalhadores e para a população.

Por isso, uma empresa especializada em HDD deve sempre buscar informações cadastrais, analisar o local e, quando necessário, utilizar tecnologias de apoio para investigação.

O planejamento correto é uma das maiores diferenças entre uma obra segura e uma obra improvisada.

Etapa 4: definição do traçado da perfuração

Com as informações de campo e interferências mapeadas, a equipe define o traçado da perfuração.

O traçado é o caminho que a perfuração seguirá pelo subsolo.

Ele precisa considerar:

• ponto de entrada;
• ponto de saída;
• profundidade da rede;
• raio de curvatura;
• inclinação;
• interferências existentes;
• tipo de solo;
• diâmetro da tubulação;
• comprimento total da travessia;
• condições de puxamento do tubo.

Na Perfuração Horizontal Direcional, o traçado deve ser pensado para garantir que a tubulação seja instalada com segurança e dentro dos limites técnicos do material utilizado.

Quando a obra envolve tubos PEAD, por exemplo, é importante respeitar as condições de curvatura, tração e instalação.

Essa etapa conecta engenharia, operação e segurança.

Etapa 5: escolha da máquina HDD e ferramentas

A escolha da máquina é decisiva para o sucesso da obra.

Nem toda perfuratriz atende qualquer tipo de serviço. A máquina deve ser compatível com o diâmetro da tubulação, extensão da perfuração, tipo de solo, profundidade e força necessária para puxar o tubo.

Além da máquina HDD, também devem ser definidos os acessórios e ferramentas de perfuração.

Entre eles:

• hastes;
• cabeça de perfuração;
• alargadores;
• swivel;
• ferramentas de puxamento;
• sistema de fluido;
• bomba de lama;
• localizadores;
• geradores;
• equipamentos auxiliares.

Uma escolha inadequada pode gerar baixa produtividade, desgaste excessivo, falhas na execução e aumento de custo.

Por isso, a SUPERDRILL trabalha com visão técnica para adequar o equipamento à necessidade da obra, buscando mais eficiência e segurança operacional.

Etapa 6: mobilização e preparação do canteiro

Após a definição técnica, começa a mobilização.

Essa etapa envolve levar a máquina, equipe, ferramentas, tubos e materiais até o local da obra.

A preparação do canteiro deve ser organizada para facilitar a execução e proteger trabalhadores, pedestres, veículos e estruturas próximas.

Na mobilização, a equipe deve cuidar de:

• sinalização da área;
• isolamento do local;
• posicionamento da perfuratriz;
• organização das hastes;
• espaço para circulação;
• área para tubos;
• conferência de ferramentas;
• análise das condições de segurança;
• alinhamento da equipe antes da operação.

Uma obra em Perfuração Horizontal Direcional bem mobilizada reduz atrasos, evita retrabalho e melhora o desempenho da equipe.

O canteiro precisa funcionar como uma operação técnica, não como improviso.

Etapa 7: execução do furo piloto

O furo piloto é uma das fases mais importantes da Perfuração Horizontal Direcional.

É nessa etapa que a máquina inicia a perfuração subterrânea seguindo o traçado definido no projeto.

O operador conduz a cabeça de perfuração no subsolo, controlando direção, inclinação e profundidade. Ao mesmo tempo, a equipe acompanha o avanço da operação e verifica se o furo está seguindo o caminho planejado.

O furo piloto exige:

• operador capacitado;
• controle de direção;
• atenção ao alinhamento;
• acompanhamento técnico;
• monitoramento da profundidade;
• comunicação entre equipe e operador;
• leitura constante do comportamento do solo.

Quando o furo piloto é bem executado, as próximas etapas da obra se tornam mais seguras.

Essa fase define o caminho que será usado para ampliar o furo e instalar a tubulação.

Etapa 8: alargamento do furo

Após a conclusão do furo piloto, é feita a etapa de alargamento.

O objetivo do alargamento é ampliar o diâmetro do caminho subterrâneo para permitir a passagem da tubulação.

Dependendo do projeto, essa etapa pode ser feita em uma ou mais fases.

O número de alargamentos depende de fatores como:

• diâmetro final da tubulação;
• tipo de solo;
• extensão da perfuração;
• condição do furo;
• equipamento disponível;
• força de puxamento;
• estabilidade do trajeto subterrâneo.

Durante o alargamento, o controle dos fluidos de perfuração também é muito importante.

Eles ajudam na lubrificação, estabilização do furo, transporte do material escavado e redução do atrito.

Uma execução mal controlada nessa fase pode comprometer a instalação da tubulação.

Etapa 9: puxada da tubulação

Com o furo preparado, chega o momento da puxada da tubulação.

Essa etapa consiste em conectar o tubo ao sistema de puxamento da máquina e conduzi-lo pelo caminho subterrâneo já executado.

Em obras de saneamento, os tubos PEAD são muito utilizados por sua resistência, flexibilidade e durabilidade.

Antes da puxada, é importante que a tubulação esteja corretamente preparada, soldada, alinhada e posicionada.

Durante a puxada, a equipe deve acompanhar:

• força aplicada;
• alinhamento do tubo;
• velocidade da operação;
• comportamento da tubulação;
• atrito;
• comunicação entre as equipes;
• condições do ponto de entrada e saída.

Essa etapa exige atenção porque representa a instalação efetiva da rede subterrânea.

Quando bem executada, a puxada permite uma instalação limpa, eficiente e com menor impacto urbano.

Etapa 10: testes, acabamento e entrega da obra

Após a instalação da tubulação, a obra ainda não está finalizada.

É necessário realizar conferências, testes e acabamento da área.

Dependendo do tipo de rede, podem ser realizados:

• inspeção visual;
• teste de estanqueidade;
• teste hidrostático;
• conferência de alinhamento;
• validação do trecho instalado;
• registro técnico;
• limpeza da área;
• recomposição dos pontos de intervenção;
• liberação do local.

A entrega da obra deve garantir que a tubulação esteja corretamente instalada e pronta para sua finalidade.

Essa etapa também reforça uma das grandes vantagens da Perfuração Horizontal Direcional: como não há abertura de vala em todo o trajeto, a recomposição da superfície tende a ser mais localizada.

Isso reduz transtornos e contribui para uma obra mais limpa e organizada.

Por que contratar uma empresa especializada em HDD?

A Perfuração Horizontal Direcional é uma solução eficiente, mas exige conhecimento técnico, equipe treinada e equipamentos adequados.

Não se trata apenas de colocar uma máquina no local e perfurar.

Cada obra exige análise, planejamento, leitura de campo, controle operacional e responsabilidade técnica.

Uma empresa especializada em HDD pode ajudar em pontos como:

• escolha do melhor método executivo;
• análise de viabilidade;
• definição do traçado;
• escolha da máquina adequada;
• redução de riscos;
• aumento de produtividade;
• controle de interferências;
• instalação segura da tubulação;
• melhor organização da obra.

A SUPERDRILL atua nesse contexto como uma empresa voltada a soluções de Método Não Destrutivo, com foco em obras subterrâneas, perfuração HDD, furo direcional e infraestrutura urbana.

Dentro do ecossistema do Grupo Vértice, a SUPERDRILL se conecta a outras frentes importantes, como a ENGENEVES, o Arena Infra, a SANEFUSION, a TUBULAÇÃO.COM e demais marcas ligadas ao saneamento e à infraestrutura.

Essa integração fortalece a entrega de soluções mais completas para obras que envolvem redes enterradas, tubos PEAD, soldas, equipamentos, execução e capacitação técnica.

Leonardo Neves, Arena Infra e a profissionalização do MND

O avanço da Perfuração Horizontal Direcional no Brasil também depende da disseminação de conhecimento técnico.

Nesse cenário, o Eng. Leonardo Neves vem se consolidando como uma das referências brasileiras em Métodos Não Destrutivos, HDD, furo direcional e obras de infraestrutura urbana.

Por meio do Arena Infra, Leonardo Neves aproxima profissionais, estudantes, operadores, engenheiros, fabricantes, concessionárias e empresas de tecnologias aplicadas ao saneamento e às redes subterrâneas.

O objetivo é fortalecer a cultura da capacitação, da segurança e da execução técnica nas obras.

Afinal, uma obra em Perfuração Horizontal Direcional depende tanto da máquina quanto da qualidade da equipe que planeja, opera e acompanha cada etapa.

Faça uma cotação agora com o nosso time de vendas

Se a sua empresa precisa executar uma obra em Perfuração Horizontal Direcional, realizar uma travessia subterrânea, instalar tubos PEAD ou buscar uma solução em Método Não Destrutivo, fale com o time da SUPERDRILL.

Nossa equipe pode orientar sua empresa sobre a melhor solução para obras de saneamento, infraestrutura urbana, redes de água, esgoto, drenagem e redes enterradas.

Com o apoio do ecossistema Grupo Vértice, conectamos engenharia, máquinas, materiais, execução, soldas, capacitação e suporte técnico para entregar soluções mais eficientes em campo.

Solicite uma cotação agora e leve a Perfuração Horizontal Direcional para a sua obra.

Conclusão

A Perfuração Horizontal Direcional é uma tecnologia essencial para obras modernas de saneamento e infraestrutura urbana.

Ela permite instalar tubulações subterrâneas com menor impacto na superfície, reduzindo transtornos, preservando pavimentos e aumentando a produtividade.

Mas para que a obra seja bem-sucedida, cada etapa precisa ser conduzida com planejamento e responsabilidade.

Da análise da demanda ao levantamento técnico, do estudo de interferências ao furo piloto, do alargamento à puxada da tubulação, tudo exige conhecimento, equipamento adequado e equipe especializada.

A SUPERDRILL atua para oferecer soluções em MND, HDD e furo direcional, ajudando empresas a executarem obras subterrâneas de forma mais segura, limpa e eficiente.

Quando o assunto é Perfuração Horizontal Direcional, planejamento e execução técnica fazem toda a diferença no resultado final.
